СКБ ИС ЛИР-392А: преобразователь углового перемещения — устройство, характеристики, подбор
Круговые (угловые) датчики положения — один из самых нагруженных узлов в станках с ЧПУ, поворотных столах, делительных головках и роботизированных осях: любая неточность в отсчёте угла напрямую превращается в брак детали. Отечественный преобразователь углового перемещения ЛИР-392А производства СКБ ИС (Специализированное конструкторское бюро измерительных систем, Саратов) — один из типовых вариантов замены при выходе из строя импортного энкодера или при модернизации привода. В статье разбираем, как устроен ЛИР-392А, чем он отличается от других изделий линейки ЛИР, на какие параметры смотреть при подборе и какие ошибки чаще всего допускают при монтаже и обслуживании.
- Что такое ЛИР-392А и где применяется
- Принцип действия и конструкция
- Технические характеристики
- Выходные сигналы и совместимость с преобразователями интерфейса
- Как выбрать преобразователь угла под конкретную задачу
- Монтаж и эксплуатация: на что обратить внимание
- Диагностика неисправностей и обслуживание
- Заключение
Что такое ЛИР-392А и где применяется
ЛИР-392А — фотоэлектрический круговой преобразователь угла поворота вала в электрический сигнал, то есть энкодер (encoder) для измерения углового перемещения. Он относится к линейке ЛИР, которую СКБ ИС выпускает как для комплектации станков с ЧПУ, так и для замены вышедших из строя датчиков зарубежного производства на этапе ремонта или модернизации.
Типовые точки установки такого преобразователя:
- поворотные столы и делительные головки фрезерных и многоцелевых станков;
- приводы круговых осей (ось C, ось B) обрабатывающих центров;
- механизмы поворота в станках-качалках, шлифовальных и зубообрабатывающих станках;
- вспомогательные оси автоматических линий и специальных станков собственной разработки.
По назначению ЛИР-392А близок к валовым угловым энкодерам других производителей, применяемым в связке с серводвигателями и приводами — например, к датчикам угла серии Fanuc A860-0392, которые часто рассматривают как альтернативу или ориентир при подборе замены. Конкретные посадочные размеры, тип вала (сплошной или сквозной) и разрешение уточняйте по паспорту изделия, так как в линейке ЛИР-392 возможны модификации.
Принцип действия и конструкция
Преобразователь работает по фотоэлектрическому (оптическому) принципу. На валу закреплён измерительный диск с равномерно нанесённой растровой шкалой — чередующимися прозрачными и непрозрачными штрихами. При вращении вала диск пересекает световой поток от источника излучения (светодиода), а фотоприёмная матрица считывает изменение освещённости и формирует последовательность электрических импульсов.
Ключевые узлы конструкции:
- измерительный диск — определяет разрешение преобразователя: чем больше штрихов на диске, тем выше число импульсов на оборот;
- оптопара «излучатель — фотоприёмник» — формирует первичный аналоговый сигнал;
- электронный блок обработки — усиливает и формирует выходные сигналы, в том числе референтную метку (нулевую отметку) для привязки к абсолютному нулю оси при каждом обороте;
- корпус и подшипниковый узел — обеспечивают механическую защиту и точное центрирование вала относительно диска.
По типу выдаваемого сигнала ЛИР-392А — инкрементальный преобразователь: он сообщает приращение угла (сколько импульсов прошло относительно предыдущей точки), а не абсолютное положение вала. Это отличает его от абсолютных энкодеров, которые после включения питания сразу «знают» текущий угол без обязательного поиска референтной метки. Подробнее о разнице между этими типами датчиков — в статье о том, чем отличается абсолютный энкодер от инкрементального.
Технические характеристики
Ниже — типовой набор параметров, по которым сопоставляют преобразователи угла серии ЛИР при подборе замены. Точные значения для конкретной модификации ЛИР-392А уточняйте по паспорту или руководству станка — линейка предполагает варианты исполнения по разрешению, интерфейсу и напряжению питания.
| Параметр | Типовое значение / комментарий |
|---|---|
| Принцип измерения | фотоэлектрический (оптический), инкрементальный |
| Выходные сигналы | квадратурные импульсные сигналы (два канала со сдвигом фаз) плюс референтная метка |
| Разрешение | определяется числом штрихов измерительного диска конкретной модификации, уточняйте по паспорту |
| Напряжение питания | низковольтное постоянное, конкретное значение — по паспорту исполнения |
| Тип вала | исполнение со сплошным или сквозным валом — зависит от модификации |
| Условия эксплуатации | промышленный диапазон температур и вибрации, уточняйте по руководству станка |
Для сравнения инкрементальных сигналов с абсолютными протоколами (например, EnDat — цифровой последовательный интерфейс Heidenhain, передающий абсолютное положение и служебные данные по одному кабелю) полезно заранее свериться со схемой контроллера привода, чтобы не перепутать вход энкодера с несовместимым по протоколу разъёмом.
Выходные сигналы и совместимость с преобразователями интерфейса
Сам ЛИР-392А формирует первичные импульсные сигналы, но на многих станках между датчиком и системой ЧПУ или приводом стоит дополнительный преобразователь интерфейса — он приводит сигнал к формату, понятному конкретному контроллеру, гальванически развязывает цепи и увеличивает длину линии передачи без потери помехоустойчивости. СКБ ИС выпускает под эти задачи отдельную линейку модулей.

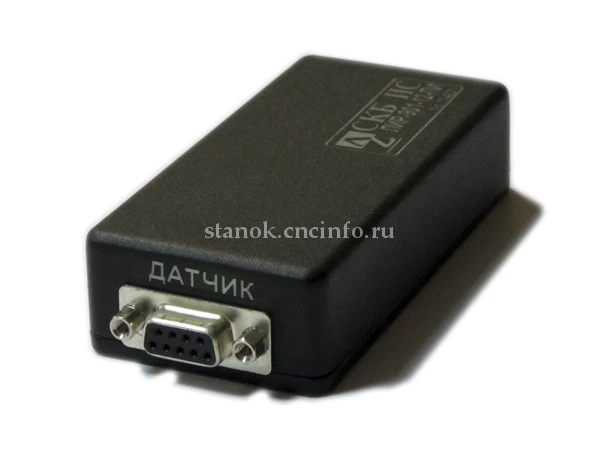

Промежуточный модуль между датчиком угла и системой ЧПУ, приводящий первичный сигнал энкодера к формату входа контроллера.
Согласует протокол датчика с интерфейсом привода или устройства цифровой индикации, используется в связке с угловыми и линейными преобразователями ЛИР.
Ещё один вариант согласующего модуля для линейки ЛИР — применяется, когда требуется другой набор выходных интерфейсов под конкретный контроллер.
Если контроллер станка изначально работает с сигналами импортного стандарта, важно не ошибиться в выборе преобразователя интерфейса — иначе даже исправный датчик угла не будет корректно распознан системой ЧПУ. Разобраться в общей номенклатуре встречающихся узлов помогает материал про энкодеры и их разновидности.
Как выбрать преобразователь угла под конкретную задачу
При подборе замены на ЛИР-392А или его аналог стоит последовательно проверить несколько параметров.
- Разрешение. Число импульсов на оборот должно соответствовать требуемой точности позиционирования оси — заниженное разрешение приведёт к ступенчатому движению и ошибкам интерполяции, избыточное без необходимости увеличивает нагрузку на контроллер.
- Тип вала и посадочные размеры. Сплошной вал требует муфты, сквозной — соосной посадки на вал механизма; несовпадение диаметра или длины посадочного места — частая причина, по которой «аналог» физически не встаёт на место штатного датчика.
- Формат выходного сигнала. Уточните, какой вход ожидает система ЧПУ или сервоусилитель — импульсный квадратурный сигнал, или требуется дополнительный преобразователь интерфейса из линейки ЛИР-9xx.
- Условия эксплуатации. Наличие СОЖ (смазочно-охлаждающей жидкости), вибрация, температура в зоне установки — от этого зависит требуемый класс защиты корпуса.
- Наличие референтной метки. Для осей, где после включения станка требуется поиск нуля, референтная метка обязательна — без неё система не сможет восстановить точку отсчёта угла.
Если задача — не ремонт штатного узла, а модернизация привода целиком, часто рассматривают связку современного серводвигателя со встроенным или отдельно устанавливаемым датчиком угла — в этом случае выбор преобразователя ведётся уже с оглядкой на конкретный серводвигатель и его сервоусилитель.
Датчик угла Fanuc из серии A860-0392, который используют как ориентир при сопоставлении характеристик с отечественными преобразователями ЛИР.
Монтаж и эксплуатация: на что обратить внимание
Оптический энкодер — точный прибор, и большинство отказов, которые выглядят как «датчик неисправен», на деле связаны с ошибками монтажа или обслуживания:
- перекос при установке — даже небольшое несоосное смещение вала преобразователя относительно вала механизма создаёт паразитную нагрузку на подшипники и искажает сигнал;
- затяжка крепёжных элементов не по схеме — избыточный момент затяжки способен деформировать корпус и сместить измерительный диск относительно оптопары;
- попадание СОЖ и стружки — при негерметичном соединении кабельного ввода загрязнение оптики диска приводит к пропуску импульсов;
- неправильная экранировка кабеля — наводки от силовых цепей привода искажают импульсный сигнал и вызывают ложные срабатывания счётчика позиции;
- отсутствие проверки референтной метки после монтажа — если её положение не совпадает с ожидаемым по программе станка, ось будет находить «свой» ноль со смещением.
Подробный разбор похожей проблематики на линейных датчиках — в статье об ошибках чтения энкодера из-за загрязнения и зазоров: логика диагностики для угловых преобразователей во многом аналогична.
Диагностика неисправностей и обслуживание
При подозрении на неисправность преобразователя угла последовательность проверки обычно такая:
- Проверить механическое крепление датчика и отсутствие видимых повреждений корпуса и кабеля.
- Осциллографом или встроенной диагностикой контроллера оценить форму и амплитуду выходных импульсов на соответствие паспортным значениям.
- Проверить исправность цепи питания преобразователя и целостность экрана кабеля.
- Если ось не находит референтную точку — проверить совпадение отметки диска с ожидаемым положением по программе станка, а не сразу менять датчик.
- Сверить сообщение системы ЧПУ об ошибке позиционирования оси с руководством конкретной стойки — коды могут указывать не на сам датчик, а на цепь его подключения.
Общую логику интерпретации ошибок позиционирования и связанного с ними брака деталей разбирает статья об ошибках позиционирования ЧПУ. Если своими силами локализовать причину не удаётся, разумнее привлечь специалистов для комплексной диагностики системы ЧПУ, чем демонтировать исправный узел методом исключения.
FAQ: частые вопросы
Чем ЛИР-392А отличается от абсолютного энкодера?
ЛИР-392А — инкрементальный преобразователь: он выдаёт приращение угла и требует поиска референтной метки после включения питания, тогда как абсолютный энкодер сразу сообщает текущее положение вала.
Нужен ли отдельный преобразователь интерфейса для подключения ЛИР-392А к ЧПУ?
Зависит от того, какой формат сигнала ожидает конкретный контроллер или сервоусилитель. Если входы системы не совпадают с форматом выходного сигнала датчика, между ними ставят согласующий модуль из линейки преобразователей сигналов СКБ ИС.
Можно ли поставить датчик угла другого производителя вместо ЛИР-392А?
Физически и электрически — только при полном совпадении посадочных размеров, типа вала и формата выходного сигнала. В остальных случаях потребуется дополнительный переходник или преобразователь интерфейса, и это нужно уточнять по паспортам обоих изделий.
Почему после замены датчика ось не находит ноль?
Чаще всего причина в смещении референтной метки относительно ожидаемого системой ЧПУ положения либо в неверном монтаже с перекосом вала. Реже — в повреждении кабеля или наводках, искажающих сигнал.
Как часто нужно обслуживать преобразователь угла?
Регламент обслуживания зависит от условий эксплуатации станка; рекомендуется проверять крепление, состояние кабеля и герметичность корпуса в рамках планового ТО, не дожидаясь ошибок позиционирования.
Заключение
ЛИР-392А — типичный представитель отечественных фотоэлектрических преобразователей угла, применяемых как штатно, так и в качестве ремонтной замены на станках с ЧПУ. Его корректная работа зависит не только от исправности самого датчика, но и от точности монтажа, качества экранировки кабеля и правильного подбора сопутствующего преобразователя интерфейса.
Если нужно подобрать точный аналог, определить совместимый интерфейс или разобраться, почему ось теряет ноль после установки нового датчика, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать преобразователь угла и сопутствующие модули по паспортным данным вашего оборудования.
