При заказе замены энкодера — будь то датчик на серводвигателе, шпинделе или линейка на оси — рано или поздно встаёт вопрос: инкрементальный или абсолютный. Внешне датчики часто неотличимы, а разница в поведении станка после установки оказывается принципиальной: один требует «искать ноль» после каждого включения, другой — знает своё положение сразу.
Разбираем, чем эти два типа отличаются технически, какие у каждого плюсы и минусы, и как не ошибиться при выборе или подборе замены.
Содержание:
- Главное отличие: что датчик «помнит» без питания
- Как работает инкрементальный энкодер
- Как работает абсолютный энкодер
- Сравнение: плюсы и минусы каждого типа
- Почему после замены датчика требуется референтный проезд
- Где какой тип обычно применяется
- Что учитывать при замене одного типа на другой
- Часто задаваемые вопросы
- Заключение
Главное отличие: что датчик «помнит» без питания
И инкрементальный, и абсолютный энкодер измеряют перемещение — угловое или линейное. Разница не в том, что они измеряют, а в том, как они хранят информацию о текущей позиции при отключении и включении питания.
- Инкрементальный энкодер не знает абсолютного положения. Он выдаёт последовательность импульсов при движении, а контроллер накапливает их, отсчитывая позицию от точки, которую он сам определил после включения (обычно через референтный проезд). Выключили питание — счётчик обнулился, накопленная позиция потеряна.
- Абсолютный энкодер хранит уникальный код для каждой позиции по всей длине или обороту измерения — либо на батарейке (для многооборотных версий), либо считывая физическую разметку напрямую. При включении контроллер сразу считывает текущую позицию, без движения и поиска нуля.
Как работает инкрементальный энкодер
Инкрементальный датчик формирует периодический сигнал (обычно два сдвинутых по фазе канала A и B для определения направления вращения, плюс индексный импульс на оборот) при прохождении шкалы или диска с равномерно расположенными штрихами. Контроллер считает эти импульсы и по их числу вычисляет пройденное расстояние или угол от точки отсчёта.
Ключевая особенность — счёт всегда относительный. Без референтного проезда (движения к датчику или метке нулевого положения после включения) система не знает, где находится ось физически, даже если импульсы считаются корректно с момента включения.
Как работает абсолютный энкодер
Абсолютный датчик кодирует каждую позицию уникальным значением — например, с помощью нескольких дорожек с разным периодом (кодированные шкалы) или последовательного цифрового протокола (EnDat, SSI, BiSS), который передаёт контроллеру текущее значение позиции по запросу, а не поток импульсов.
Для многооборотных роторных абсолютных энкодеров (там, где нужно помнить не только положение в пределах оборота, но и число полных оборотов, например, для оси с редуктором) обычно используется одна из двух схем:
- Батарейное питание счётчика оборотов — отдельная батарея поддерживает счётчик даже при выключенном станке.
- Механический многооборотный отсчёт (Wiegand-датчики и аналоги) — счётчик оборотов работает без батареи за счёт особого физического принципа генерации импульса при каждом обороте, независимо от внешнего питания.
Сравнение типов энкодеров: плюсы и минусы
| Параметр | Инкрементальный | Абсолютный |
|---|---|---|
| Позиция после включения | Неизвестна, нужен референтный проезд | Известна сразу |
| Стоимость | Обычно ниже | Обычно выше |
| Сложность электроники и протокола | Проще (TTL, HTL импульсы) | Сложнее (цифровой протокол EnDat/SSI/BiSS) |
| Обслуживание | Не требует батареи | Батарейные версии требуют замены батареи по регламенту |
| Риск при пропаже сигнала | Потеря импульса = потеря позиции без возможности восстановления без референтного проезда | Устойчивее к кратковременному сбою связи — позиция считывается заново из кода |
| Типичное применение | Простые оси, где допустим цикл поиска нуля при запуске | Оси с автоматическим циклом, безопасные применения, где немедленный старт без референтного проезда критичен |
Инкрементальный герметичный линейный энкодер с прямоугольным выходным сигналом и референтными метками с кодировкой расстояния — после включения станка требует найти референтную точку для определения абсолютного нуля оси.

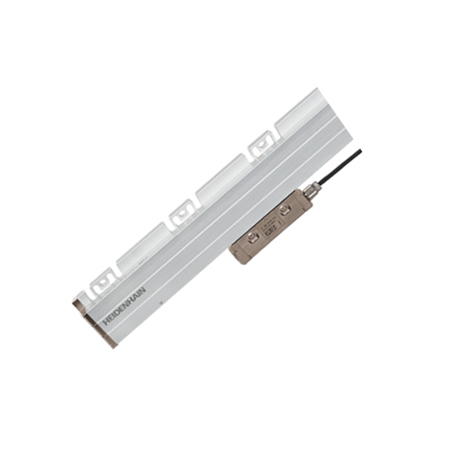

Абсолютный герметичный линейный энкодер с интерфейсом EnDat 2.2 — при включении станка контроллер сразу считывает точное положение оси без движения к референтной точке.
Почему после замены датчика требуется референтный проезд
Если на станке установлен инкрементальный энкодер, после каждого включения ЧПУ не знает, где физически находится ось — система обнулила счётчик импульсов. Референтный проезд (поиск референтной точки, «home») — это движение оси к заранее известной физической метке (концевому датчику или референтной риске на шкале), после которого контроллер получает надёжную точку отсчёта и начинает вести корректный счёт от неё.
Абсолютный датчик эту процедуру исключает: контроллер запрашивает у него текущее значение позиции сразу при включении питания, без какого-либо движения станка. Это особенно важно там, где случайное движение оси при запуске нежелательно по условиям безопасности или технологии (например, инструмент рядом с заготовкой).
Как узнать какой энкодер нужен для моего станка?
- Инкрементальные традиционно ставят на осях подачи станков среднего класса, где цикл референтного проезда при включении не создаёт проблем, а стоимость датчика имеет значение — классические серии серводвигателей и линейных шкал начального и среднего уровня.
- Абсолютные применяются там, где важен мгновенный запуск без движения: роботизированные ячейки, станки с автоматической сменой инструмента и палет, оси с ограниченным пространством перемещения, где случайный проезд к референтной точке может привести к столкновению.
- Современные серии серводвигателей (например, поколение αi у Fanuc) всё чаще комплектуются абсолютными датчиками по умолчанию — это общий тренд индустрии на снижение времени простоя при перезапуске оборудования.
Что учитывать при замене одного типа на другой
Замена инкрементального датчика на абсолютный (или наоборот) — это не просто механическая перестановка. Нужно учитывать несколько моментов:
- Поддержка протокола усилителем/контроллером. Абсолютный датчик требует входа, понимающего цифровой протокол (EnDat, SSI, BiSS) — инкрементальный вход усилителя такой сигнал не примет без замены платы обратной связи.
- Параметры ЧПУ. Тип энкодера прописан в параметрах привода — после физической замены параметры нужно скорректировать, иначе система будет неверно интерпретировать сигнал.
- Логика цикла запуска станка. Если ПЛК станка запрограммирован ждать завершения референтного проезда перед разрешением работы, после перехода на абсолютный датчик эту логику стоит пересмотреть — иначе часть автоматики будет ждать событие, которое больше не наступает.
- Батарея для многооборотных абсолютных датчиков. Нужно предусмотреть регламент её замены — разряд батареи абсолютного датчика приводит к потере накопленной позиции почти так же, как обесточивание инкрементального.
Часто задаваемые вопросы
Можно ли определить тип энкодера без вскрытия, только по поведению станка?
Косвенно да: если после каждого включения ЧПУ требует выполнить поиск референтной точки прежде чем разрешить работу — энкодер инкрементальный. Если станок готов к работе сразу после включения без движения осей — используется абсолютный датчик.
Абсолютный энкодер всегда лучше инкрементального?
Не всегда — это вопрос компромисса между стоимостью, сложностью электроники и удобством эксплуатации. Для станка, где цикл референтного проезда при включении не критичен, инкрементальный датчик остаётся оправданным и более экономичным выбором.
Что произойдёт, если у абсолютного датчика разрядится батарея?
Многооборотный абсолютный датчик потеряет накопленную информацию о числе оборотов (хотя однооборотное положение внутри текущего оборота обычно сохраняется за счёт считывания кода напрямую). После замены батареи, как правило, требуется провести процедуру повторной инициализации позиции согласно документации на конкретный привод.
Нужно ли менять кабель при переходе с инкрементального датчика на абсолютный?
Часто да — абсолютные датчики нередко используют другую распиновку или дополнительные жилы для цифрового протокола и питания батареи, поэтому кабель стоит сверять отдельно, а не предполагать совместимость по разъёму.
Заключение
Разница между инкрементальным и абсолютным энкодером — не в точности измерения, а в том, помнит ли датчик позицию без движения после включения питания. Инкрементальный проще и дешевле, но требует референтного проезда каждый раз при запуске. Абсолютный дороже и сложнее по протоколу, зато готов к работе сразу. Выбор конкретного типа при замене должен учитывать не только сам датчик, но и совместимость с усилителем, логику цикла запуска станка и (для многооборотных версий) регламент обслуживания батареи.
Если нужно подобрать замену энкодеру с сохранением или осознанной сменой типа — пришлите артикул с шильдика датчика или усилителя, специалисты ООО "Эффективное производство" проверят совместимость и подберут подходящий вариант.
