Renishaw NCPCB — это интерфейсная плата (PCB, printed circuit board — печатная плата), которая принимает модулированный инфракрасный сигнал от бесконтактного датчика наладки инструмента серии NC и преобразует его в сигнал, понятный устройству ЧПУ станка. Плата — обязательный элемент связки «оптический датчик — стойка ЧПУ» в системах измерения длины и диаметра инструмента без физического касания.

Что такое Renishaw NCPCB
Принцип работы и назначение
Технические характеристики
Совместимость с датчиками серии NC
Монтаж и подключение
Где купить оригинальную плату
Частые вопросы
Заключение
Связанные материалы

Что такое Renishaw NCPCB

Бесконтактные системы наладки инструмента Renishaw построены на паре «излучатель-приёмник»: оптический датчик (например, NC4, NC1, NC2, NC3 или модули серии NCi) формирует луч, а инструмент, проходя через него, прерывает сигнал. Информация о моменте прерывания передаётся по инфракрасному каналу на приёмный модуль, который стоит в шкафу управления станком. Именно этим приёмным и обрабатывающим узлом и является плата NCPCB — она демодулирует сигнал, формирует релейный или логический выход и передаёт его на вход ЧПУ (Fanuc, Siemens, Heidenhain и другие).

Плата обычно поставляется в комплекте с корпусом, разъёмами под кабель питания и выходные линии, а также со светодиодной индикацией состояния канала — есть сигнал, потерян сигнал, разряд источника питания приёмника (если используется автономное исполнение).

Принцип работы и назначение

Задача NCPCB — исключить погрешность, которая возникает при контактном измерении инструмента механическим щупом на высоких оборотах или при работе с хрупкими фрезами малого диаметра. Плата фиксирует факт прерывания инфракрасного луча за доли миллисекунды и выдаёт чёткий фронт сигнала на систему ЧПУ, которая в этот момент считывает текущую координату оси. Это позволяет автоматически определять длину и диаметр инструмента, компенсировать износ и контролировать поломку режущей кромки без остановки цикла обработки.

Подробнее о самом принципе бесконтактных измерений и типах датчиков можно посмотреть в статье о контактных и бесконтактных измерительных системах для станков.

Технические характеристики

Параметр	Значение
Тип узла	Интерфейсная плата (приёмник/декодер ИК-сигнала)
Назначение	Приём сигнала от бесконтактных датчиков серии NC и передача его на вход ЧПУ
Тип связи с датчиком	Модулированный инфракрасный канал (оптический, без кабеля до датчика)
Выходной сигнал	Релейный/логический выход, совместимый со входом стойки ЧПУ (уточняйте по руководству станка)
Совместимые датчики	NC1, NC2, NC3, NC4, серия NCi-4/5/6
Индикация	Светодиоды состояния приёма сигнала и питания
Место установки	Электрошкаф станка, монтаж на DIN-рейку или в корпусе интерфейсного блока

Точные электрические параметры — напряжение питания, ток потребления, тип разъёмов — приведены в паспорте на конкретную партию платы и в руководстве по эксплуатации станка, так как исполнение NCPCB может отличаться в зависимости от модели интерфейсного блока, в который она встроена.

Совместимость с датчиками серии NC

Плата NCPCB рассчитана на работу в связке с линейкой бесконтактных датчиков Renishaw NC — от базовых NC1 и NC2 до более функциональных NC4 с расширенным диапазоном обнаружения инструмента. При подборе платы важно свериться с моделью установленного на станке датчика: у каждой версии NC свой протокол модуляции ИК-сигнала, и приёмная плата должна быть настроена именно под неё. Паспорта на конкретные датчики серии смотрите в статьях о Renishaw NC1, NC2, NC3 и модулях NCi-4.

Полный ряд датчиков и интерфейсов Renishaw для наладки и измерения инструмента представлен в разделе оборудования для контроля процесса обработки каталога cnc360.

Монтаж и подключение

Плата устанавливается внутри электрошкафа станка рядом с блоком питания системы наладки инструмента. Кабели от платы идут в двух направлениях: к приёмному оптическому модулю (если он вынесен отдельно от платы) и к дискретным входам стойки ЧПУ. При замене платы важно сохранить исходную распиновку разъёмов и полярность питания — ошибка в подключении может привести к ложным срабатываниям или полному отсутствию сигнала на ЧПУ.

После установки рекомендуется проверить связку «датчик — плата — ЧПУ» тестовым циклом измерения инструмента и убедиться, что индикатор приёма сигнала на плате устойчиво реагирует на прерывание луча.

Где купить оригинальную плату

Компания «Эффективное производство» поставляет оригинальные комплектующие Renishaw, включая систему наладки инструмента NCPCB, с официальной гарантией 12 месяцев. К плате прилагается сопроводительная документация, а специалисты помогают подобрать корректное исполнение под установленный на станке датчик и модель стойки ЧПУ.

Датчики станков · Renishaw

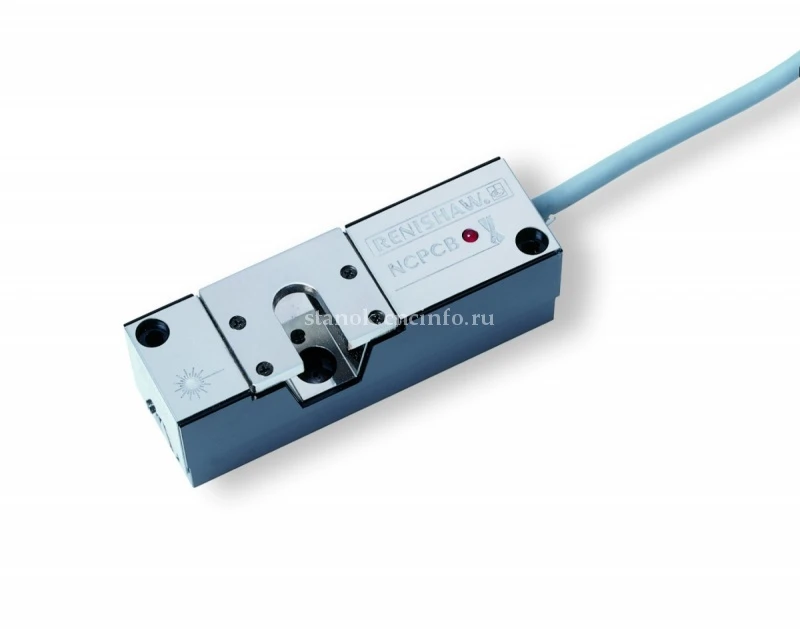

Система наладки инструмента NCPCB RENISHAW
